Prefacio

En un sistema solar fotovoltaico, existe un componente discreto pero crucial. Su costo representa solo un pequeño porcentaje del costo total del sistema, pero tiene un impacto decisivo en la eficiencia de la generación de energía. Se trata del controlador MPPT, también conocido como seguidor del punto de máxima potencia. Al comprar un sistema solar, muchas personas suelen centrarse únicamente en la marca y las especificaciones de los paneles solares y el inversor, descuidando este dispositivo clave. Sin embargo, el rendimiento del controlador MPPT determina directamente si los paneles solares pueden generar la máxima potencia. Se puede afirmar que sin un MPPT, un sistema solar no funciona de manera eficiente.

Este artículo explicará el principio de funcionamiento del controlador MPPT de forma sencilla y comprensible, detallando por qué puede aumentar la generación de energía solar en más de un 20 % y cómo elegir el controlador MPPT adecuado para cada aplicación práctica. Tras leerlo, comprenderá a fondo el mecanismo de eficiencia fundamental de los sistemas solares, lo que le permitirá tomar decisiones más profesionales y racionales al comprar y evaluar dichos sistemas.

I. Características de salida y punto de máxima potencia de los paneles solares

Para comprender la función del controlador MPPT, es fundamental entender primero las características eléctricas del panel solar. A diferencia de las fuentes de alimentación convencionales, la potencia de salida de un panel solar no es constante, sino que presenta una compleja relación no lineal con los cambios en las condiciones de carga. Esta característica es fundamental para comprender la importancia de la tecnología MPPT.

La tensión y la corriente de salida de un panel solar varían con la corriente de carga, y su relación se describe mediante una curva, que es la curva característica corriente-tensión del panel. Cuando el panel solar se conecta directamente a una carga, la magnitud de la corriente de carga depende de la impedancia de la carga. Si la impedancia de carga es demasiado baja, la corriente aumenta, pero la tensión disminuye bruscamente; si la impedancia de carga es demasiado alta, la tensión aumenta, pero la corriente se reduce considerablemente. En ambos casos, la potencia de salida no alcanza su valor máximo. Solo bajo una condición de carga específica el producto de la tensión y la corriente alcanza su valor máximo; este punto se denomina punto de máxima potencia.

La ubicación del punto de máxima potencia (PMP) no es fija; varía con factores como la intensidad de la luz solar, la temperatura ambiente y el envejecimiento del panel solar. Una mayor intensidad solar se traduce en una mayor potencia de salida en el PMP, pero el voltaje correspondiente se mantiene relativamente constante mientras que la corriente aumenta proporcionalmente. La temperatura tiene el efecto contrario sobre el PMP: a medida que aumenta la temperatura, el voltaje de salida del panel solar disminuye y, aunque la corriente aumenta ligeramente, la potencia total de salida se reduce significativamente. Esto explica por qué los paneles solares no necesariamente generan más electricidad en verano que en primavera y otoño. Comprender estas características ayuda a explicar por qué se necesita un controlador inteligente para monitorizar el PMP en tiempo real, en lugar de simplemente conectar el panel solar directamente a la carga o a la batería.

Las especificaciones de los paneles solares suelen incluir la tensión en circuito abierto y la corriente en cortocircuito. La tensión en circuito abierto es la tensión de salida del panel solar cuando no hay carga, y la corriente en cortocircuito es la corriente cuando los terminales de salida están en cortocircuito. Estos dos parámetros representan valores extremos del panel solar bajo condiciones de prueba específicas; en funcionamiento real, la tensión y la corriente oscilan entre 0 y estos valores extremos. El punto de máxima potencia (MPPT) suele estar situado entre el 70 % y el 80 % de la tensión en circuito abierto, pero su ubicación exacta varía según el panel y las condiciones ambientales. La función principal del controlador MPPT es encontrar este punto de máxima potencia fluctuante en tiempo real y ajustar la potencia de entrada de la carga o la batería para que sea exactamente igual a la potencia máxima de salida actual del panel solar, garantizando así que el panel solar funcione siempre con la máxima eficiencia.

II. Principios de funcionamiento y tecnología del MPPT

Una vez que se comprenden las características de salida de un panel solar, el principio de funcionamiento de un controlador MPPT resulta más fácil de entender. MPPT significa Seguidor del Punto de Máxima Potencia. Su idea básica es ajustar continuamente el punto de operación mediante el monitoreo en tiempo real de los cambios en la potencia de salida del panel solar, acercándose gradualmente y estabilizándose en el punto de máxima potencia, asegurando así que el panel solar siempre genere la máxima potencia.

Actualmente, existen tres algoritmos MPPT principales. El primero es el método de observación de perturbaciones, que es el algoritmo MPPT más simple y comúnmente utilizado. Su idea básica es: el controlador introduce periódicamente una pequeña perturbación en la tensión de carga, como un ligero aumento o disminución, y luego observa la dirección del cambio en la potencia de salida. Si la potencia aumenta después de la perturbación, significa que la dirección de ajuste actual es correcta y el ajuste debe continuar en esta dirección; si la potencia disminuye, significa que la dirección de ajuste es incorrecta y el ajuste debe revertirse. Este método es simple y fácil de implementar, pero tiene una desventaja inherente: produce oscilaciones de pequeña amplitud cerca del punto de máxima potencia, lo que resulta en cierta pérdida de potencia. Sin embargo, esta pérdida es muy pequeña y generalmente aceptable.

El segundo método es el método de conductancia incremental, un algoritmo MPPT más preciso. La potencia de salida P de un panel solar es igual al producto de la tensión V y la corriente I. Al derivar la fórmula de potencia, podemos encontrar que el punto de operación se encuentra en el punto de máxima potencia cuando la derivada de la potencia de salida con respecto a la tensión es cero. El principio del método de conductancia incremental consiste en determinar la posición del punto de operación con respecto al punto de máxima potencia calculando la tasa de cambio de la conductancia, lo que permite determinar la dirección de ajuste. Este método ofrece mayor precisión y velocidad de respuesta, pero también mayor complejidad computacional y mayores exigencias para el rendimiento del procesador del controlador. Actualmente, los controladores MPPT más comunes suelen utilizar este algoritmo.

El tercer método es el seguimiento del punto de tensión constante (VPT), ​​una aproximación simplificada del MPPT basada en la premisa de que la tensión en el punto de máxima potencia (MPPT) y la tensión en circuito abierto mantienen una relación proporcional fija. Estudios experimentales demuestran que, para la mayoría de los paneles solares, el MPPT se sitúa aproximadamente entre el 76 % y el 80 % de la tensión en circuito abierto. El VPT consiste en desconectar periódicamente la carga, medir la tensión en circuito abierto del panel solar, calcular una tensión de referencia y, a continuación, ajustar la carga para que se aproxime a dicha tensión. Este método es sencillo y fiable, pero su precisión es baja y la medición periódica de la tensión en circuito abierto provoca cierta pérdida de generación de energía. Actualmente, este método se utiliza a menudo junto con otros algoritmos como estrategia de posicionamiento inicial o de respaldo.

En aplicaciones prácticas, el rendimiento de los controladores MPPT también se ve afectado por otros factores. Primero, la velocidad de seguimiento. Cuando las condiciones de iluminación cambian drásticamente (como un despeje repentino tras un periodo de nubosidad), el controlador MPPT debe ser capaz de volver rápidamente al nuevo punto de máxima potencia. Un controlador con un tiempo de respuesta lento perderá muchas oportunidades de generación de energía, lo que provocará pérdidas innecesarias. Segundo, la precisión de seguimiento. En condiciones de iluminación estables, la precisión de seguimiento del controlador determina si el sistema puede operar continuamente en su punto de máxima potencia. Un controlador de alta precisión permite que la potencia de salida real de los paneles solares sea muy cercana a la potencia máxima teórica. Tercero, el diseño de múltiples MPPT. Para sistemas grandes o sistemas con varios grupos de paneles solares orientados en diferentes direcciones, el seguimiento MPPT independiente permite que cada grupo de paneles opere en su propio punto de máxima potencia, evitando las pérdidas por desajuste de potencia causadas por conexiones en serie y en paralelo.

III. ¿Cuánto puede aumentar la generación de energía el MPPT?

Esta es una pregunta que preocupa a mucha gente: ¿Cuánto puede aumentar realmente la generación de energía solar un controlador MPPT? La respuesta depende del caso de uso específico y del parámetro de referencia.

En sistemas sin controlador MPPT, los paneles solares suelen conectarse directamente a las baterías para su carga, y la tensión de carga está determinada principalmente por la tensión actual de la batería. En este caso, el punto de funcionamiento del panel solar viene determinado por la tensión de la batería, no por su punto de máxima potencia. Por ejemplo, un panel solar de 17 V nominales que carga una batería de 12 V solo funcionará a una tensión baja de alrededor de 12 V si la tensión actual de la batería es de 12 V. Si bien la corriente puede ser relativamente alta, la tensión está muy por debajo de la tensión de funcionamiento óptima, lo que resulta en una potencia de salida significativamente menor que la máxima. Por ejemplo, un panel solar común de 12 V/100 W sin MPPT podría entregar solo entre 60 W y 70 W de potencia, una pérdida del 30 % al 40 %.

Con un controlador MPPT instalado, el panel solar puede operar a su voltaje óptimo (p. ej., 17 V), que el controlador convierte a un voltaje adecuado para la carga de la batería. En este caso, el panel solar puede generar cerca de 100 W de potencia, lo que aumenta la generación de energía entre un 30 % y un 40 % en comparación con un sistema sin MPPT. En la práctica, dado que el voltaje de la batería varía con el estado de carga, el punto de operación del panel solar también cambia sin un MPPT, pero siempre se desvía del punto de potencia óptimo, y la eficiencia de generación de energía siempre es menor que con el control MPPT.

Basándose en extensos datos de pruebas reales y experiencia en proyectos de ingeniería, los controladores MPPT pueden aumentar la generación de energía solar entre un 20 % y un 40 % en comparación con la carga directa sin un MPPT, y en la mayoría de los casos se observa un aumento de entre el 25 % y el 30 %. Este aumento acumulado a lo largo de un año es bastante sustancial. Por ejemplo, un sistema fotovoltaico doméstico de 5 kW genera aproximadamente 7000 kWh al año; la diferencia entre tener un MPPT y no tenerlo es de unos 1750 kWh. A 0,5 yuanes por kWh, esto se traduce en una diferencia en el coste anual de la electricidad de aproximadamente 875 yuanes. Un controlador MPPT cuesta entre 1000 y 3000 yuanes, lo que permite recuperar la inversión en uno o dos años, generando una rentabilidad a largo plazo muy considerable.

El efecto de mejora del MPPT (Seguimiento del Punto de Máxima Potencia) se ve afectado por varios factores. El primero es la temperatura. A bajas temperaturas, la tensión de funcionamiento óptima del panel solar es mayor, lo que permite que el MPPT siga un punto de potencia más alto, resultando en una mejora más significativa. A altas temperaturas, la tensión de funcionamiento óptima disminuye y el efecto de mejora es relativamente menor. El segundo factor es la intensidad de la luz solar. En días nublados o con poca luz solar, la potencia de salida real del panel solar ya es baja. En estas situaciones, la diferencia absoluta entre tener y no tener un MPPT es pequeña, pero la diferencia porcentual relativa aún existe. El tercer factor es el estado de carga de la batería. Cuando la batería está cerca de la carga completa, la corriente de carga disminuye y la ventaja del MPPT disminuye en consecuencia. El cuarto factor es el método de conexión en serie/paralelo de los paneles solares. Los diferentes métodos de conexión afectan el rendimiento de seguimiento del MPPT; varios MPPT independientes son generalmente más efectivos que un solo MPPT.

Además del aumento directo en la generación de energía, el controlador MPPT también ofrece otros beneficios indirectos. En primer lugar, permite conectar cadenas de paneles solares más largas. Sin un MPPT, el número de paneles en serie está limitado por el voltaje de la batería, mientras que el controlador MPPT admite voltajes de entrada más altos, lo que permite conectar cadenas de paneles solares más largas y reduce las pérdidas de cable y la corriente. En segundo lugar, mejora la compatibilidad del sistema. Los paneles solares de diferentes marcas y especificaciones pueden utilizarse de forma eficiente mediante el controlador MPPT, lo que aumenta la flexibilidad de la configuración del sistema. En tercer lugar, prolonga la vida útil de la batería. El controlador MPPT permite una gestión de carga más precisa de la batería, evitando daños como la sobrecarga y la sobredescarga.

IV. Cómo elegir un controlador MPPT adecuado

Una vez comprendida la importancia de los controladores MPPT, la clave reside en cómo elegir el producto adecuado al momento de la compra. Existen numerosas marcas y especificaciones de controladores MPPT en el mercado, con precios que oscilan entre varios cientos y varios miles de yuanes, lo que requiere considerar múltiples factores.

Lo primero que hay que tener en cuenta son las especificaciones de voltaje y corriente de entrada del controlador MPPT. El voltaje de entrada debe ser superior al voltaje de circuito abierto de los paneles solares conectados en serie, con un margen de al menos un 10 % a un 20 % para compensar el aumento del voltaje de circuito abierto a bajas temperaturas. Por ejemplo, si el voltaje de circuito abierto de los paneles solares conectados en serie es de 180 V, se debe seleccionar un producto con un voltaje de entrada de al menos 200 V. La corriente de entrada debe coincidir con la corriente de cortocircuito de los paneles solares y, por lo general, también se debe dejar un cierto margen. Es especialmente importante tener en cuenta que muchos controladores de bajo precio especifican la corriente de carga máxima, no la corriente de entrada máxima. La corriente de entrada y la corriente de carga son dos cosas diferentes, y es necesario distinguirlas cuidadosamente al comprar un controlador.

El segundo factor importante a considerar es la eficiencia de conversión del controlador MPPT. Esta eficiencia se compone de dos partes: la eficiencia de seguimiento MPPT y la eficiencia de conversión CC-CC. La eficiencia de seguimiento MPPT se refiere a la precisión con la que el controlador puede ajustar el panel solar a su punto de máxima potencia; los productos de alta calidad pueden alcanzar más del 99 %. La eficiencia de conversión CC-CC se refiere a la eficiencia en la conversión del alto voltaje del panel solar al voltaje de carga de la batería; los productos de alta calidad pueden alcanzar entre el 95 % y el 98 % de eficiencia de conversión. El producto de estas dos eficiencias es la eficiencia global del controlador. Al comprar, debe centrarse en el parámetro de eficiencia global, en lugar de en un solo valor.

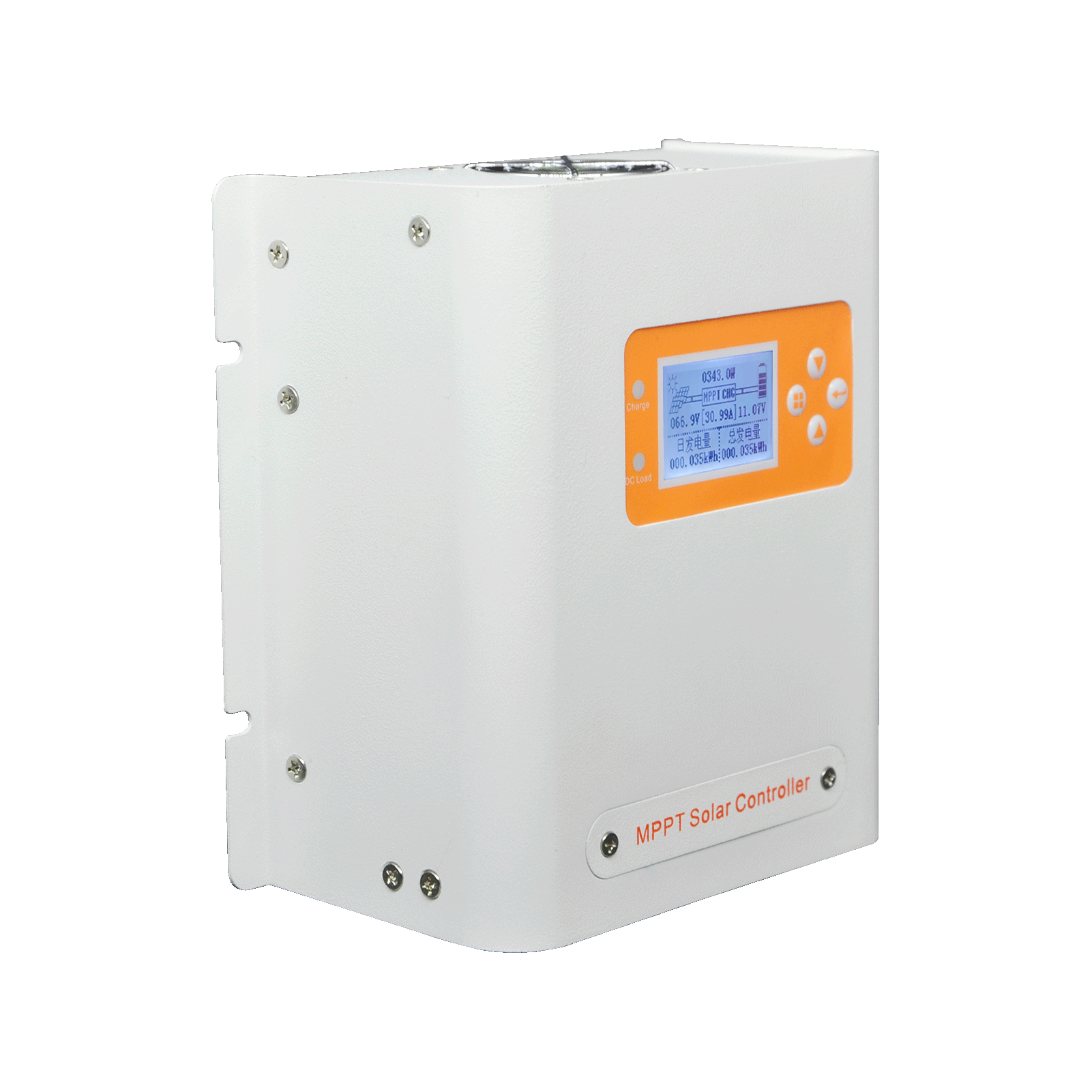

En tercer lugar, preste atención a las características funcionales del controlador. La funcionalidad básica MPPT está presente en todos los productos, pero las funciones avanzadas varían. Una pantalla LCD y botones permiten visualizar y configurar fácilmente los parámetros del sistema; los productos sin pantalla requieren Bluetooth o una aplicación para visualizarlos. La comunicación serial (RS485/RS232) permite la conexión a sistemas de monitoreo o computadoras para la administración remota. Una función de selección de tipo de batería admite diferentes tipos de baterías (ácido de plomo, gel, fosfato de hierro y litio, etc.). La compensación de temperatura ajusta los parámetros de carga según la temperatura de la batería, lo que prolonga su vida útil. Si bien estas funciones no son esenciales, brindan una mejor experiencia de usuario y un control más preciso.

En cuarto lugar, preste atención a la marca y la garantía del controlador. Elegir un controlador MPPT de una marca reconocida garantiza mayor calidad y estabilidad. Entre las marcas más populares se encuentran excelentes marcas nacionales como Zhirong, Shuo Ri, Zhui Ri y Maitian, así como marcas internacionales como Morningstar y Victron. Las marcas nacionales de alta calidad ofrecen una buena relación calidad-precio y un servicio posventa integral; las marcas internacionales son más fiables, pero también más caras. En cuanto a los periodos de garantía, los productos convencionales suelen ofrecer de 2 a 3 años, mientras que algunos productos de gama alta ofrecen hasta 5 años. Elegir productos con periodos de garantía más largos y redes de servicio posventa más completas puede reducir cualquier preocupación.

En quinto lugar, preste atención al diseño de disipación de calor. Los controladores MPPT generan calor durante su funcionamiento, y una disipación deficiente puede provocar una disminución de la eficiencia o incluso la activación de la protección contra sobrecalentamiento. Los controladores MPPT de alta calidad suelen utilizar una carcasa de aleación de aluminio con disipadores de calor, y algunos productos también incorporan ventiladores para la refrigeración activa. Al comprar, preste atención a la estructura de disipación de calor del producto y al rango de temperatura de funcionamiento para garantizar una disipación de calor adecuada en el entorno operativo previsto.

En la configuración real del sistema, también se debe prestar atención a la compatibilidad entre el controlador MPPT, los paneles solares y las baterías. La potencia total de los paneles solares debe coincidir con la potencia nominal del controlador. Los controladores suelen indicar la potencia máxima de paneles solares que admiten; por ejemplo, un controlador de 60 A puede admitir aproximadamente 3 kW de paneles solares en un sistema de baterías de 48 V. El voltaje de la batería debe coincidir con el voltaje del sistema del controlador; los voltajes comunes incluyen 12 V, 24 V y 48 V. Si se utilizan baterías de 48 V, se debe seleccionar un controlador MPPT compatible con un sistema de 48 V. El rango de voltaje de salida de los paneles solares debe estar dentro del rango de voltaje de entrada del controlador; voltajes demasiado altos o demasiado bajos provocarán un mal funcionamiento del controlador o una caída significativa en la eficiencia.

Conclusión

El controlador MPPT es un componente crucial, aunque a menudo subestimado, en los sistemas de energía solar. Al rastrear de forma inteligente el punto de máxima potencia de los paneles solares, puede aumentar la generación de energía del sistema entre un 20 % y un 40 %, lo que garantiza un aprovechamiento eficiente de la energía solar. Sin un MPPT, los paneles solares suelen operar fuera de su punto óptimo de potencia, lo que resulta en un desperdicio significativo de su capacidad potencial de generación de energía.

Comprender el principio de funcionamiento y los criterios de selección de los controladores MPPT es fundamental tanto para los diseñadores como para los usuarios de sistemas solares. Elegir el controlador MPPT adecuado puede aumentar significativamente el retorno de la inversión de su sistema solar; ignorar su importancia puede ocasionar pérdidas de eficiencia innecesarias y un desperdicio de inversión. Este artículo tiene como objetivo brindar a los lectores una comprensión completa y clara de los controladores MPPT, permitiéndoles tomar decisiones más informadas al comprar y utilizar sistemas solares en el futuro.
